本产品为珠海凯为第二代实验室用丝印台产品，也是珠海凯为自主研发设计的产品之一(实用新型专利号：ZL 2019 2 1742267.2)。在实验室制备电致变色显示器件、有机太阳能电池、染料敏化太阳能电池、OLED、以及 其他印刷电子产品的过程中，可用于电子材料的丝网印刷成膜及图形化，以及小面积ITO导电玻璃的蚀刻前保护油 墨的图形化印刷。

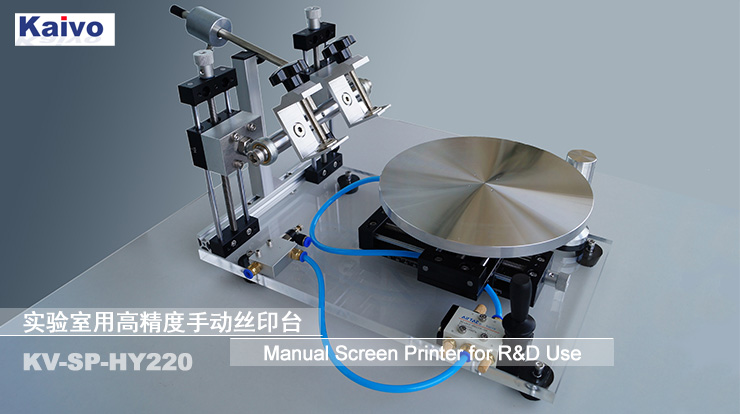

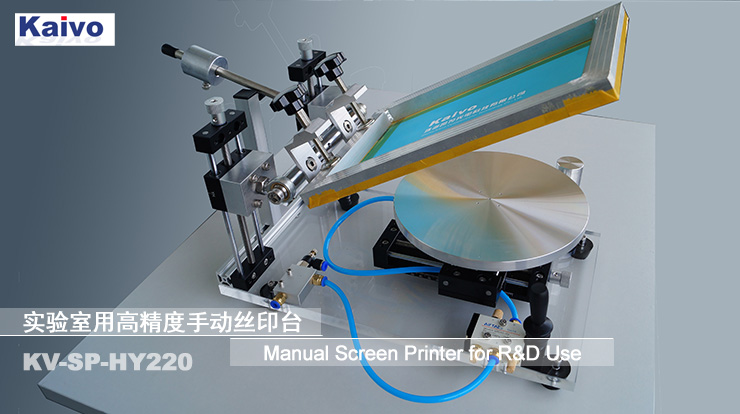

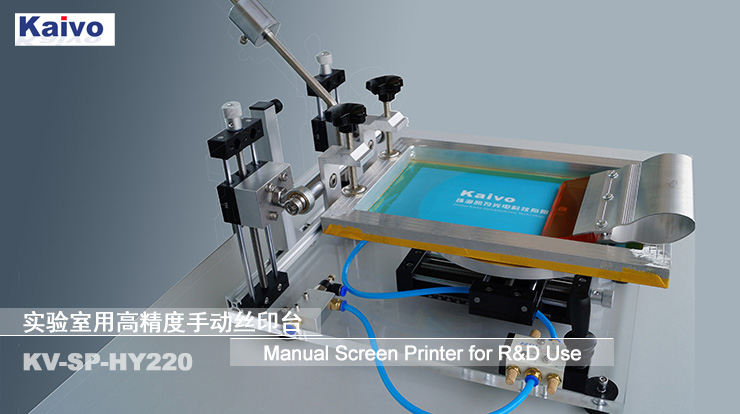

实验室用高精度手动丝印台 （产品型号：KV-SP-HY220）
Manual Screen Printer for R&D Use
本产品为珠海凯为第二代实验室用丝印台产品，也是珠海凯为自主研发设计的产品之一(实用新型专利号：ZL 2019 2 1742267.2)。在实验室制备电致变色显示器件、有机太阳能电池、染料敏化太阳能电池、OLED、以及其他印刷电子产品的过程中，可用于电子材料的丝网印刷成膜及图形化，以及小面积ITO导电玻璃的蚀刻前保护油墨的图形化印刷。
产品特点：

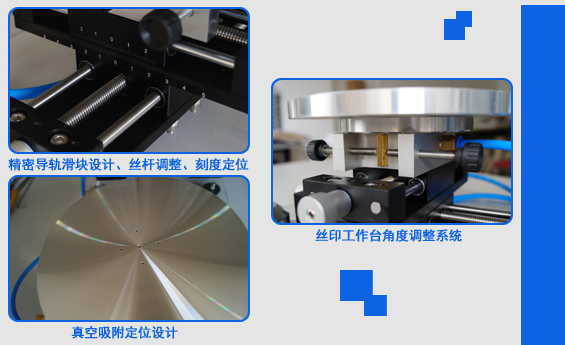

1) X、Y、Z、R四轴可调，实现左右、前后、上下、角度的可调整；
2) 在X、Y、Z四轴调整中引入数控机床的导轨、滑块和丝杆的概念，调整位置可固定，X、Y轴调整可视化刻度调整设计，使得印刷定位更为方便、稳定、精确；
3) 可旋转式真空吸附工作台，实现定位的角度调整；

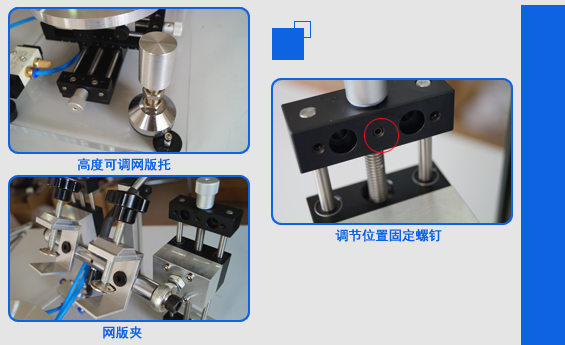

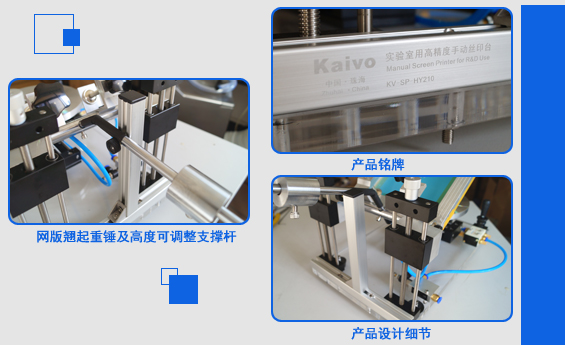

4) 网版翘起角度可调整；
5) 台阶式真空吸附孔，更好的防止在印刷过程中器件的滑动；

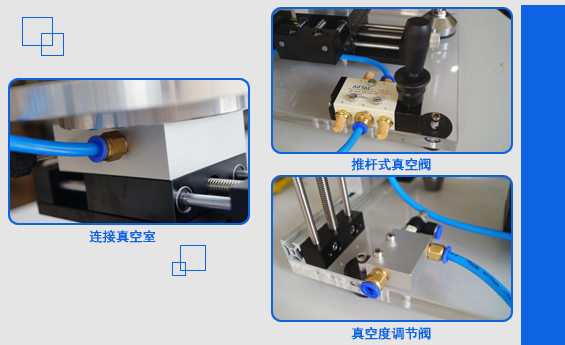

6) 设置真空度调节阀，可根据需要调整吸附工作台的吸附力；
7) 推杆式真空阀设计，移动和更换丝印基板更方便；
8) 使用透明PMMA作为底板，更适合实验室环境使用。
尺寸规格：

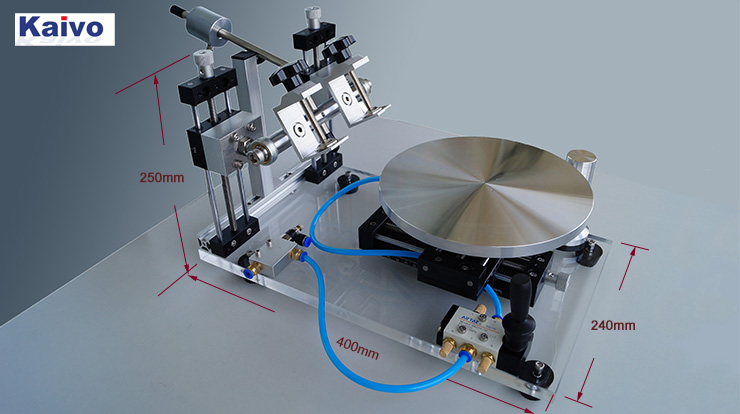

底板尺寸：240 mm X 400 mm

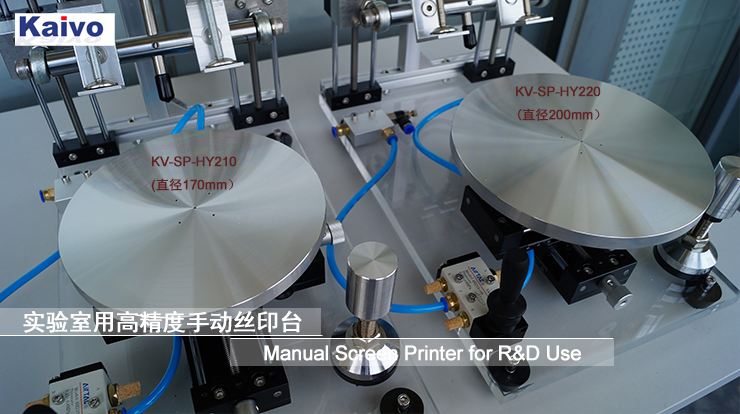

可调圆形丝印工作台直径：200 mm（KV-SP-HY220）
X轴可调位置距离：100 mm
Y轴可调位置距离：60 mm
可连接真空管规格：三种接头可选，内接外径6mm真空管的快速连接头、外接内径5mm真空管的宝塔连接头、外接内径6.5mm真空管的宝塔连接头
丝印台的安装

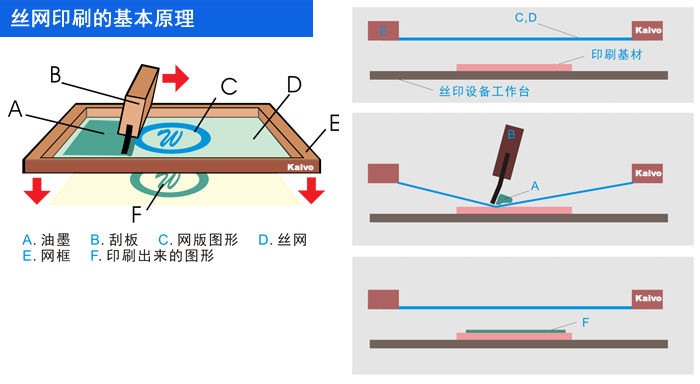

丝网印刷由五大要素构成，即丝网印版、刮印刮板、油墨、印刷台以及承印物。丝网印刷基本原理是：利用丝网印版图文部分网孔透油墨，非图文部分网孔不透墨的基本原理进行印刷。印刷时在丝网印版一端上倒入油墨，用刮印刮板在丝网印版上的油墨部位施加一定压力，同时朝丝网印版另一端移动。油墨在移动中被刮板从图文部分的网孔中挤压到承印物上。由于油墨的粘性作用而使印迹固着在一定范围之内，印刷过程中刮板始终与丝网印版和承印物呈线接触，接触线随刮板移动而移动，由于丝网印版与承印物之间保持一定的间隙，使得印刷时的丝网印版通过自身的张力而产生对刮板的反作用力，这个反作用力称为回弹力。由于回弹力的作用，使丝网印版与承印物只呈移动式线接触，而丝网印版其它部分与承印物为脱离状态。使油墨与丝网发生断裂运动，保证了印刷尺寸精度和避免蹭脏承印物。当刮板刮过整个版面后抬起，同时丝网印版也抬起，并将油墨轻刮回初始位置。至此为一个印刷行程。
